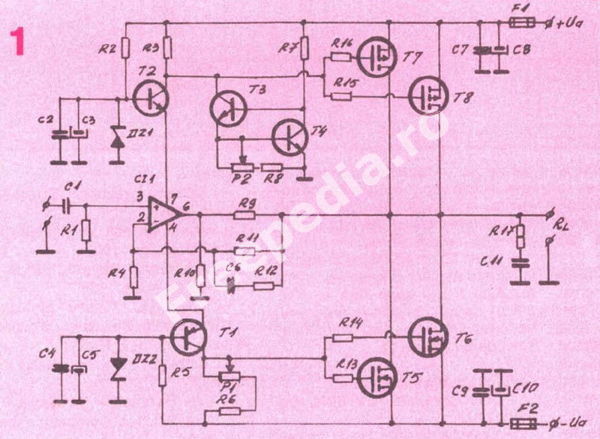

Amplificatorul este echipat cu tranzistoare finale MOSFET complementare, care asigură o înalta fidelitate de redare.
Caracteristici tehnice: - puterea eficace: 50 W/8 ohmi sau 75 W/4 ohmi; - distorsiunile totale sunt de maximum 0,3% la putere maximă și scad la o valoare de cel mult 0,01 % pentru o putere de ieșire cuprinsă Între 1 W și 20 W În banda de frecvență cuprinsă Între 20 Hz și 20 kHz; - tensiunea de alimentare: +/- 30 V
Radiatorul tranzistoarelor finale are dimensiunea minimă de 200 x 100 mm cu aripioare de minimum 15 mm. Tranzistorul T4 se montează pe radiatorul tranzistoarelor finale prin lipire cu rășina epoxidică termoconductoare sau cu o bridă metalică, caz în care suprafața de contact se va unge cu pastă siliconică temoconductoare.
Punerea în funcțiune și reglajul amplificatorului. Se execută următoarele operații:
Potențiometrul semi-reglabil P1 se plasează la mijlocul cursei, potențiometrul semi-reglabil P2 se plasează la valoarea minimă a rezistenței - emitorul lui T4. Deconectați siguranța F1 și conectați un miliampermetru în locul său, puneți montajul sub tensiune. Ajustați valoarea curentului de repaus la 50 mA: se acționează cursorul potențiometrului semi-reglabil P2 până când curentul de mers în gol al amplificatorului prezintă valoarea de 50 mA; Lăsați montajul sub tensiune pentru minimum 1/2 oră și urmăriți ca valoarea curentului să nu devieze cu mai mult de 10%.
Atenție la faptul că T4 trebuie montat pe radiatorul tranzistoarelor finale, în cazul în care T4 nu este montat pe radiatorul finalelor sau nu are un contact bun cu radiatorul, curentul de repaus poate lua valori mari prin derivă termică, care duce în extrem la defectarea tranzistoarelor finale. Amplificatorul are o stabilitate excelentă dacă se respectă indicațiile date, verificabil prin introducerea unui semnal la intrare. După deconectare, valoarea curentului de repaus revine la valoarea fixată în maximum o secundă de la întreruperea semnalului. Montați la ieșire un voltmetru de c.c. și scurtcircuitați intrarea. Reglați valoarea lui P1 astfel ca tensiunea reziduală la ieșire să fie cuprinsă între 50-80 mV. Refaceți reglajul lui P2, curentul de repaus fiind influențat de reglajul lui P1. Se reintroduce în circuit siguranța F1 .
LISTA DE COMPONENTE:
R1 - 47 k; R2, R5 - 3,3 k; R3 - 1,2 k; R4, R9 - 1 k; R6 - 820 ohmi; R7, R11 , R12 - 22 k; R8, R10 - 270 ohmi; R13, R14, R15, R16 - 150 ohmi; R17 - 10 ohmi/1 W
P1 - 1 k; P2 - 470 ohmi
C1 - 470 nF/63 V; C2, C4, C7, C9 - 100 nF/63 V; C3, C5 - 47 microF/25 V; C6 - 220 pF; C8, C10 - 4.700 microF/63 V; C11 - 68 nF/100 V
F1, F2 - 3AT
DZ1, DZ2 - DZ15 (15 V/0,4 W)
T1 - BC 560 C; T2 - BC 550 C; T3, T4 - BC 547 B; T5, T6 - IRF 530; T7, T8 - IRF 9530
CI 1 va fi de tipul LF 411 sau echivalent LF 351, AD711 etc.
Tranzistoarele bipolare pot fi înlocuite cu echivalente, cu condiția respectării tensiunii maxime de colector.
Tranzistoarele MOSFET de producție International Rectifier pot fi Înlocuite cu perechi SK/SJ cu parametri apropiați.
Sursa: Tehnium 1/2004

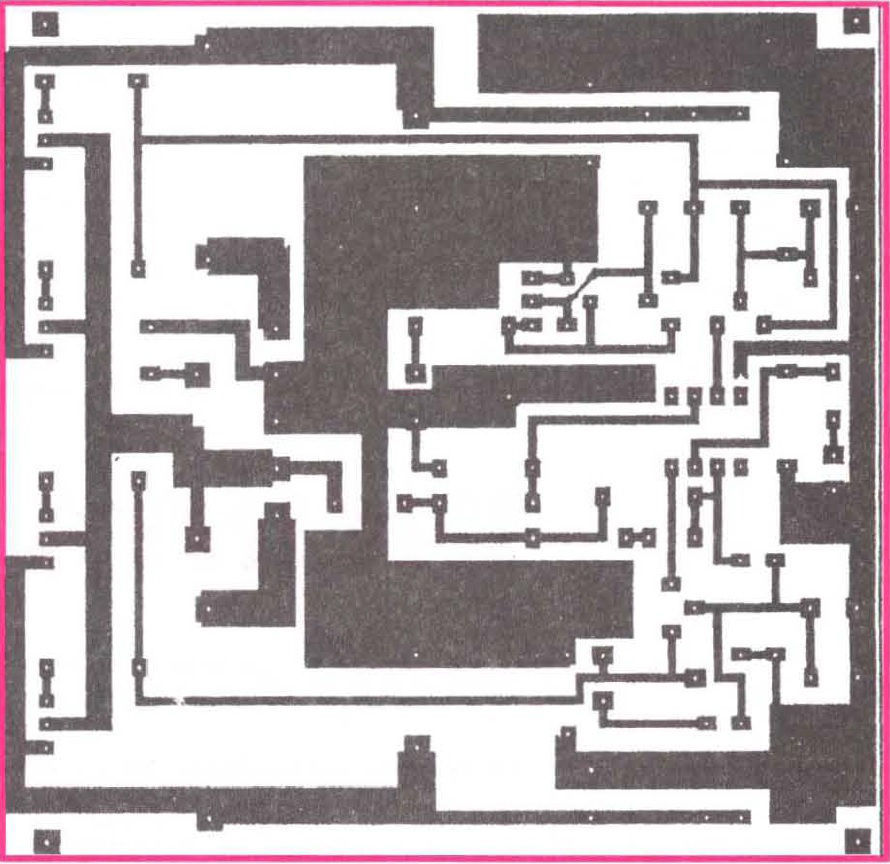

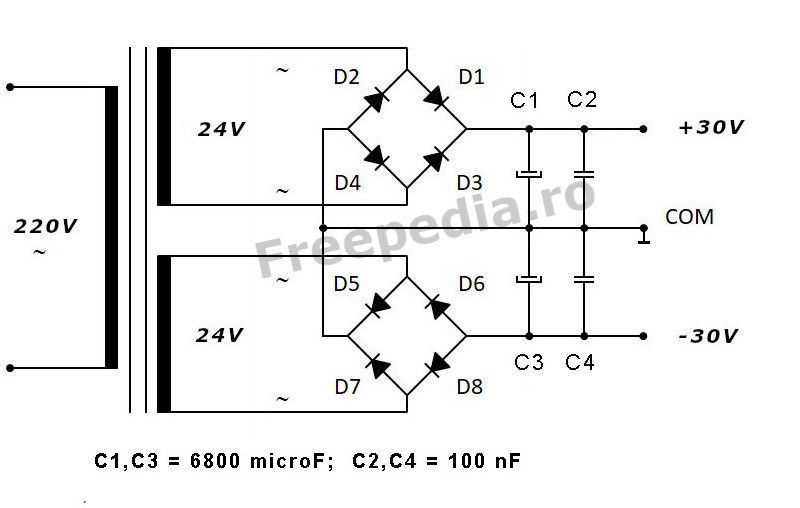

Alimentarea amplificatorului se va face de la o sursă capabilă să ofere minimum 3 A pentru funcționarea pe o sarcină de 8 ohmi la o tensiune de +/- 30 Vc.c. Dacă se va utiliza o sarcină de 4 ohmi, atunci sursa trebuie să asigure minimum 5 A la aceeași tensiune. Sursa poate fi un transformator care livrează 2 x 24 V c.a. și putere de 150-200 VA, urmat de o punte de 10A/100 V.
Pentru varianta stereo se vor utiliza două transformatoare electrice sau un transformator cu două înfășurări secundare separate galvanic. Nu se recomandă varianta cu un singur transformator și două punți redresoare deoarece pot apărea curenți și tensiuni reziduale (curenți de circulație) cu influențe reciproce nedorite între cele două amplificatoare, stricându-se performanțele finale ale amplificatorului stereo (bucle de masă, zgomot BRUM etc.).
