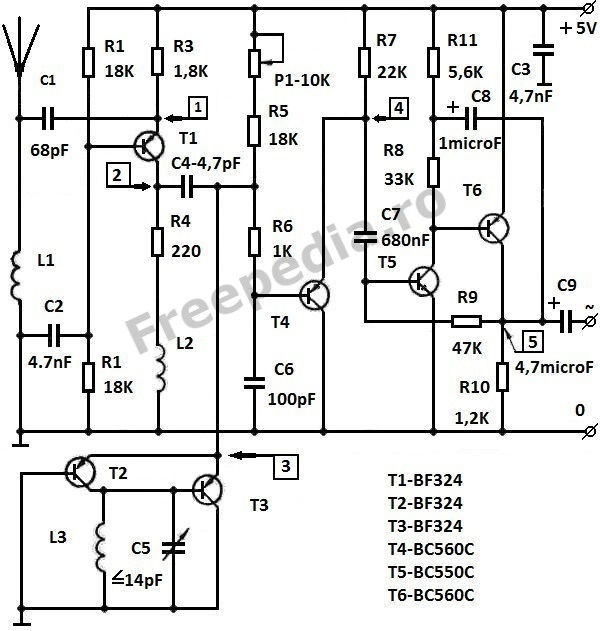

Montajul alăturat permite recepționarea posturilor FM, ...este un receptor cu superreacție.
Circuitul de intrare L1 are 10 spire CuEm 0,5 pe un diametru de 3 mm. Bobina L2 are 13 spire CuEm 0,5 pe diametru de 5 mm. În oscilator bobina L3 are 4. spire .CuEm 1,2 pe diametru de 5 mm.
Polarizările se măsoară în punctele notate, unde se vor obține următoarele valori: 1-3,4 V; 2-0,2 V; 3-0,66 V; 4-1,2 V; 5-0,73 V.
Frecvența de funcționare este în banda 70-108Mhz, acordul în banda se face prin aproprierea sau depărtarea spirelor bobinei L1, în acest mod se stabilește capetele de banda, 70Mhz respectiv 108Mhz. Acordul posturilor FM se realizează prin intermediul condensatorului variabil C5.
Ieșirea se conectează la un amplificator audio.
