Doua tipuri de detectoare de proximitate simple și eficiente.

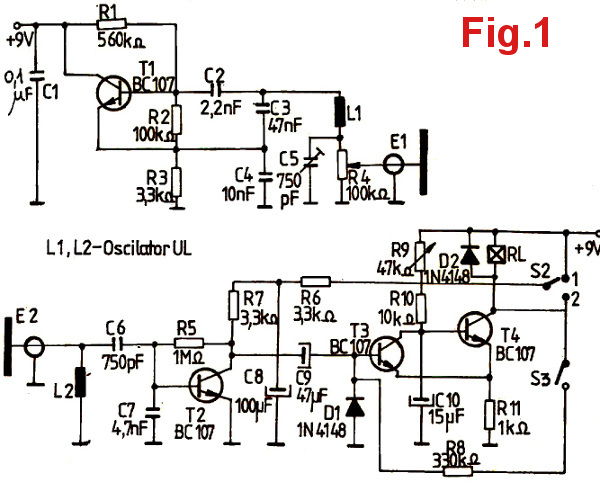

Primul model (figura 1) este un sistem de emisie-recepție cu frecventa de (20-40 kHz), cu un cuplaj influențat de prezenta obiectelor în zona controlata. Emițătorul este bazat pe un oscilator Colpitts, frecvența reglată urmând a fi determinata la limita superioara pentru care perturbația radio este minima, prin intermediul condensatorului C5. Tensiunea de ieșire se culege de la potențiometrul R4, fiind aplicată electrodului de emisie al cuplajului. Astfel se asigură un maxim de stabilitate al frecvenței.
Receptorul are un circuit oscilant acordat pe frecventa emițătorului. Prin divizorul capacitativ, tensiunea recepționata se aplica la baza lui T2, cu o amortizare minima a circuitului oscilant. După redresarea prin dioda D1 semnalul se aplica la circuitul basculant monostabil format din T3 și T4 în mod normal. T3 este saturat și T4 este blocat, releul nefiind alimentat. La modificarea cuplajului, tensiunea recepționată scade și releul anclanșează, prin comutatorul S2 se pot alege moduri de funcționare diferite. Astfel, dacă la pătrunderea obiectului intre electrozi trebuie sa acționeze releul, trecerea lui S2 în poziția 2 prin anclanșarea releului (contact auxiliar) întrerupe alimentarea lui T2 și astfel se memorează starea, releul fiind menținut anclanșat
Funcționarea inversa se obține prin închiderea lui S3 la declanșarea releului. aplicând o tensiune pozitivă prin R8 prin baza lui T3 și menținându-se astfel starea. S1 este contactul de lucru.

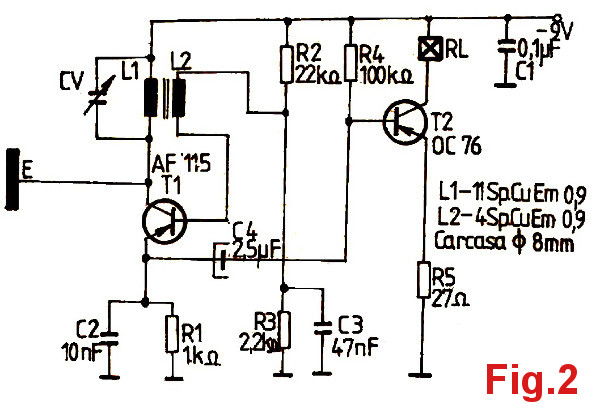

Principiul de funcționare a schemei din figura 2 este fundamental diferit. La apropierea unui corp de placa metalica. Conectata la circuitul de acord din colectorul lui T1, se dezacordează oscilatorul. La o valoare prestabilita (care definește sensibilitatea schemei). Semnalul aplicat la intrarea lui T2 devine suficient de mare ca sa asigure anclanșarea releului.
Sursa: Tehnium supliment 1991
