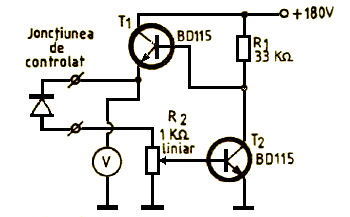

Circuitul descris permite măsurarea tensiunilor de străpungere Vcbo, Vceo şi Vebo pentru cele mai multe tipuri de tranzistoare NPN sau PNP de semnal mic.
Se pot măsura, de asemenea, diode Zener și diode redresoare de mică putere, tensiunea inversa și tensiunea de stabilizare în cazul diodelor Zener.
Dimensiunile mici ale schemei permit introducerea ei într-un tranzistormetru sau multimetru, lărgind astfel posibilitățile acestuia.
Tensiunea de alimentare de 180 V se obține comod, prin intermediul unui mic convertizor, consumul schemei fiind foarte redus.
